El edificio pabellón está destinado al uso deportivo y está compuesto por una planta sótano (zona pista), planta baja (zona entrada y graderío), planta nivel 1 destinado para uso administrativo y técnico y una cubierta formada con vigas Gavina.

Las fachadas se han ejecutado con paneles de hormigón aligerado de 20 centímetros de espesor acabados en color gris, pintado de color blanco posteriormente y texturizados en la cara vista con hendiduras verticales.

Los elementos prefabricados vistos en su mayoría se han pintado con pintura especial de color blanco.

Datos del Proyecto

• Cliente: ELECNOR
• Propiedad: Ayuntamiento de Sagunto
• Año de Finalización: 2012
• Importe Contratado a Pacadar: 783.135,00€
• Productos suministrados: Pilares,vigas gavinas , portagradas
• Volumen Prefabricado: 1.860 m³

La obra tiene tres edificios: edificio pabellón, edificio de esgrima y edificio triangular. Todos ellos forman una misma unidad pero con estructuras independientes y separados por juntas de dilatación entre los mismos.

El edificio triangular destinado para uso administrativo y aularios se compone de planta baja, un primer nivel y la cubierta.

En el edificio pabellón está formado por un altillo, primera planta y cubierta; y el de esgrima se compone de planta baja y cubierta.

El concepto estructural es el mismo en los tres edificios, un entramado de vigas, pilares y placa alveolar para forjado. Las vigas más habituales tienen 6 metros de luz, aunque llegan a los 22 metros y 170 centímetros de canto en el nivel 1º y vigas Delta de 30 metros para los pabellones. La altura total de la obra es de 17,53 metros.

El cerramiento perimetral se ha realizado con paneles macizos de hormigón con un acabado gris y liso de 20 centímetros de espesor, colgados y apoyados en la cimentación.

Datos del proyecto

• Cliente: Clásica Urbana
• Propiedad: Ayuntamiento de Valencia
• Año de Finalización: 2012
• Importe Contratado a Pacadar: 568.794,00€
• Productos suministrados: Pilares, placas, vigas, paneles
• Volumen Prefabricado: 1.873 m³

La obra consta de un sótano para aparcamiento, tres niveles sobre rasante y cubierta con altura total de 17.54 m desde la cimentación.

Los muros del sótano se han ejecutado con placas alveolares de contención en su mayoría y el resto con muros in situ.

En cuanto a las estructura en general, se ha realizado con pilares, vigas y placas alveolares para los forjados. Los graderíos están compuestos por vigas portagradas y placas de grada.

La cubierta, por las dimensiones y la forma de pendiente curvada, se ha tenido que realizar con vigas doble T de 27,85 m. de luz y tacones sobre ellas en cada punto de apoyo de las correas para darle forma a la curvatura de la cubierta.

Las fachadas disponen de dos tipos de paneles hormigón gris, uno de 20 centímetros de espesor aligerado y chorreado en la cara vista y otro de 12 centímetros de espesor macizo y con acabado liso en la cara vista.

Debido a la curvatura de la cubierta, los paneles superiores han sido fabricados con forma curvada en su cota de coronación respetando así la estética general del proyecto.

Datos del proyecto

• Cliente: Comsa Emte
• Propiedad: Colegio Salesianos de Madrid
• Año de Finalización: 2011
• Importe Contratado a Pacadar: 513.000,00€
• Productos suministrados: Pilares, vigas de forjado, vigas portagradas, gradas, placas de forjado y de contención, vigas doble T y paneles de cerramiento
• Volumen Prefabricado: 1.148 m³

La obra se compone de un aparcamiento subterráneo de 4 niveles, y 3 niveles sobre rasante donde se ubican una galería comercial y 20 salas de cine.

El aparcamiento se proyectó con una cuadrícula de 17,5 x 8,0 m, con una luz libre bajo viga de 2,50 m. y de 5,50 m. para los niveles sobre rasante.

Como resumen podemos decir que las estructuras están compuestas de un entramado hiperestático de vigas, pilares y placa alveolar para forjado, con una altura total de 41,50 m por lo que hubo que emplear piezas cuyo peso oscilaba entre 7,0 y 82,0 tn.

El cerramiento perimetral se realizó con paneles aligerados de hormigón gris liso de 20,00 cm de espesor, que iban en su totalidad colgados sobre los pilares.

Datos del Proyecto

• Cliente: Ute Manoteras (FATECSA S.A -BMT PARKING S.A)
• Propiedad: UGC Cinecité
• Año de Finalización: 2006
• Importe Contratado a Pacadar: 5.500.000 €
• Productos suministrados: Vigas, pilares y placa alveolar
• Volumen Prefabricado: m³

El edificio tiene una zona de dos alturas y otra de tres, que albergan instalaciones deportivas, vestuarios, zona de administración, locales técnicos, además de dos piscinas cubiertas.

La zona del edificio que tiene dos alturas está distribuida en planta en forma de L.

La estructura se compone de pilares, vigas y placas alveolares que conforman el forjado. Todos los elementos prefabricados de hormigón están dispuestos para formar un entramado rígido.

La cubierta está ejecutada con vigas de madera y metálicas apoyadas sobre los pilares prefabricados de hormigón.

Datos del proyecto

• Cliente: SECOPSA
• Propiedad: SECOPSA
• Año de Finalización: 2010
• Importe Contratado a Pacadar: 180.546,00€
• Productos suministrados: Pilar , viga, placa de forjado
• Volumen Prefabricado: 468 m³

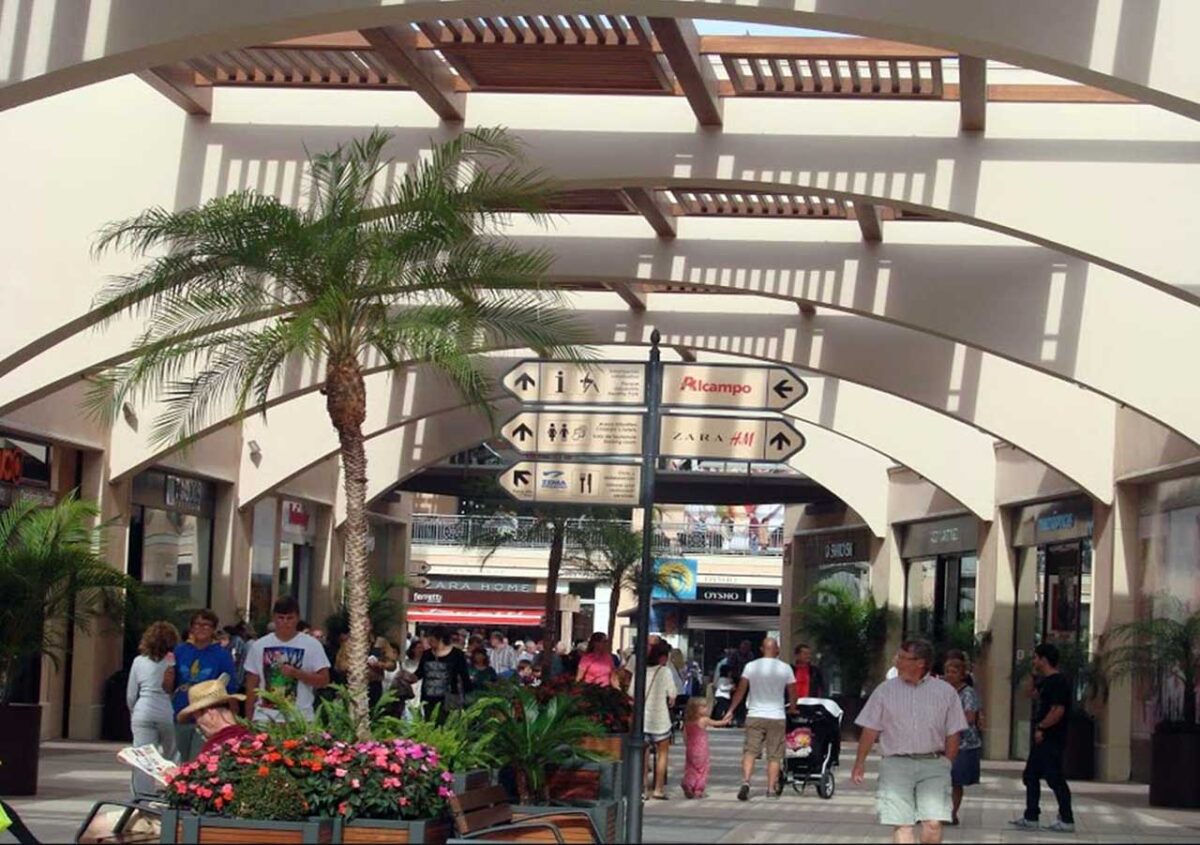

La obra está formada por varios edificios, para albergar un centro comercial y de ocio, distribuidos por una planta baja y cubierta, algunos de ellos con altillos para usos administrativos.

Las estructuras están ejecutadas in-situ con las cubiertas metálicas y/o de madera.

El cerramiento perimetral de toda la obra se realiza con paneles aligerados de hormigón de 20 centímetros de espesor y dos tipos de acabados: uno de árido visto lavado blanco “Macael” y otro de hormigón gris y liso.

En su mayoría los paneles van apoyados en la cimentación, excepto los huecos de paso que van colgados mediantes ménsulas metálicas ancladas al pilar.

Datos del Proyecto

• Cliente: C.C. Zenia S.L
• Propiedad: Immochan –CC Orihuela Costa
• Año de Finalización: 2012
• Importe Contratado a Pacadar: 1.046.589,00€
• Productos suministrados: Paneles aligerados de 20 cms
• Volumen Prefabricado: 3.333 m³

Se trata de un edificio de una sola altura que alberga un pabellón para uso deportivo con una pista, los servicios de administración, los vestuarios y los graderíos.

En cuanto a la estructura, la zona de pista se realizó con pilares que soportan una vigas de doble pendiente de 29.23m de luz, y correas con una altura total de 10,22m. sobre rasante.

El forjado de la zona de servicios se ejecutó con un entramado de pilares, vigas y placas alveolares con una altura total de 3,79 m.

El cerramiento perimetral se realizó con dos tipos de paneles de hormigón aligerado: uno de 16 centímetros de espesor y color blanco, y otro de 20 centímetros espesor y acabado en gris y liso.

Datos del proyecto

• Cliente: PROCYR Edificación y Urbanismo S.L.
• Propiedad: Ayuntamiento de Favara
• Año de Finalización: 2010
• Importe Contratado a Pacadar: 143.838,€
• Productos suministrados: Pilar, vigas Delta,VR, y Alpha, placa de forjado, grada, losa, correa y panel cerramiento.
• Volumen Prefabricado: 373 m³
